用途

對夾式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class 150~2500 ;公稱通徑DN15~1200mm、NPS1/2~48;工作溫度-196~54OC℃的各種管路上，用于防止介質倒流。通過洗用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。

標準與規范

1、設計與制造:API594、API6D、JB/T 8937 ;

2、結構長度:API594、API6D、DIN 3202、JB/T 8937 ;

3、壓力—溫度等級∶ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74;4、試驗與檢驗:API 598、JB/T 9092 ;

5、配管法蘭∶JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47。

結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8 ;

6、動作靈敏、密封性能好﹔

2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20 ;

7、閥瓣行程短、關閥沖擊力小;

3、閥瓣關閉快速，水錘壓力小;

8、整體結構、簡單緊湊、造型美觀;

4、水平管道或垂直管道均可使用，安裝方便﹔

9、使用壽命長、可靠性高。

5、流道通暢、流體阻力小;

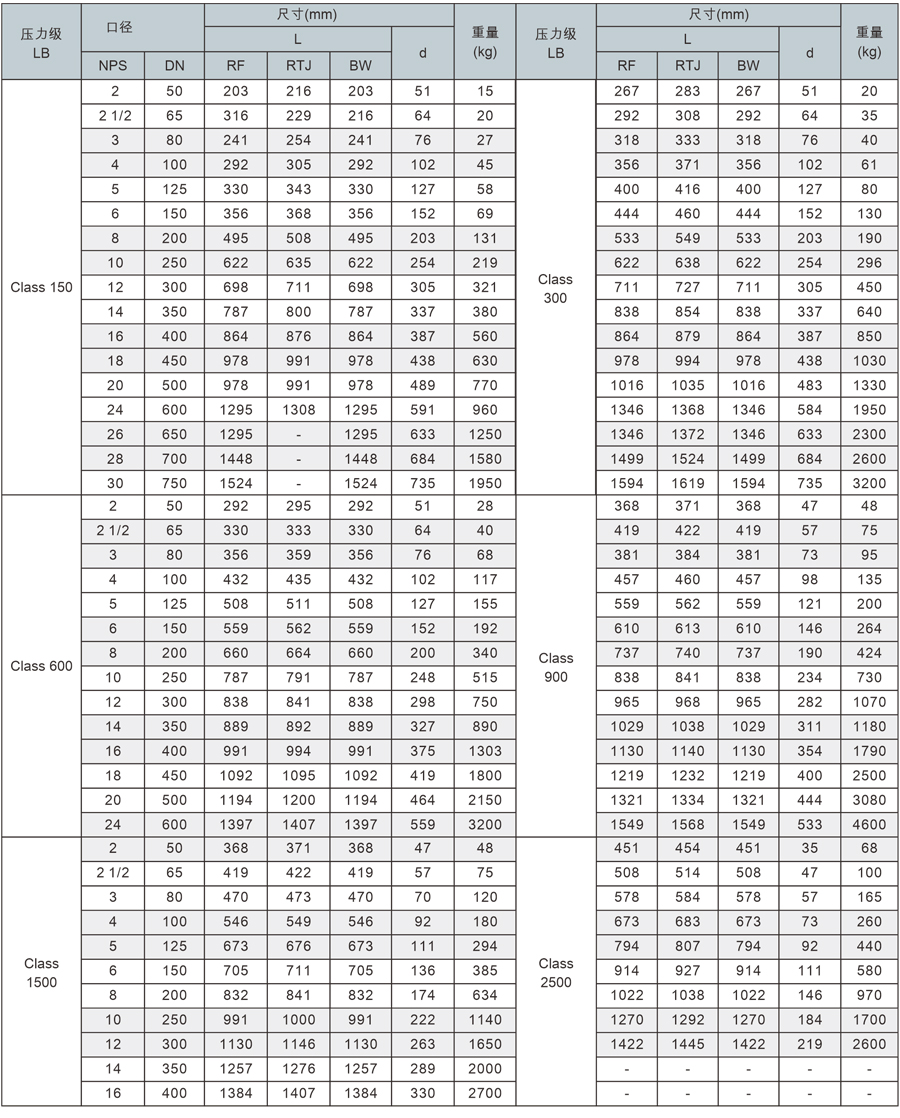

H47(斜盤)法蘭單瓣旋啟式止回閥主要尺寸及重量
